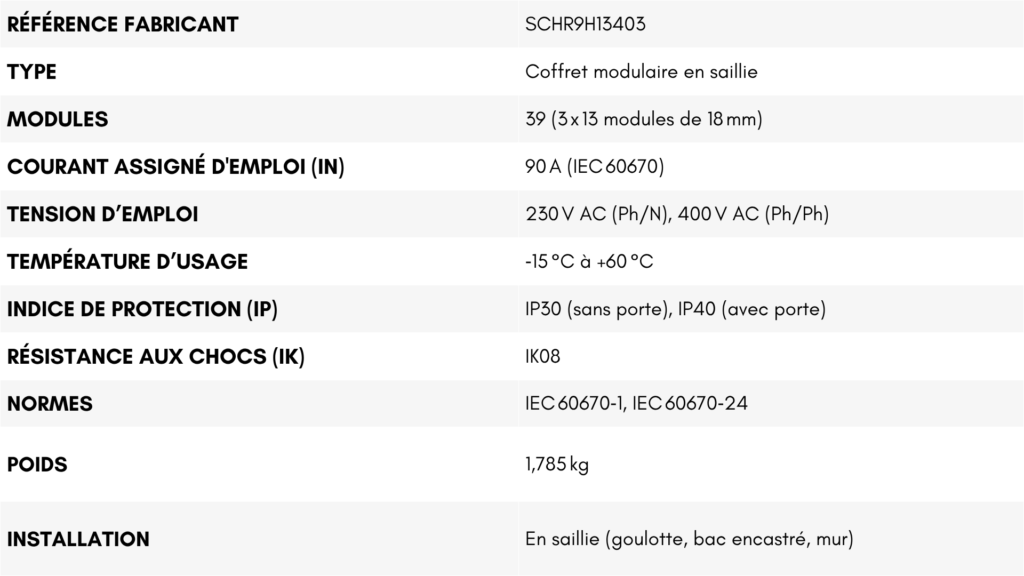

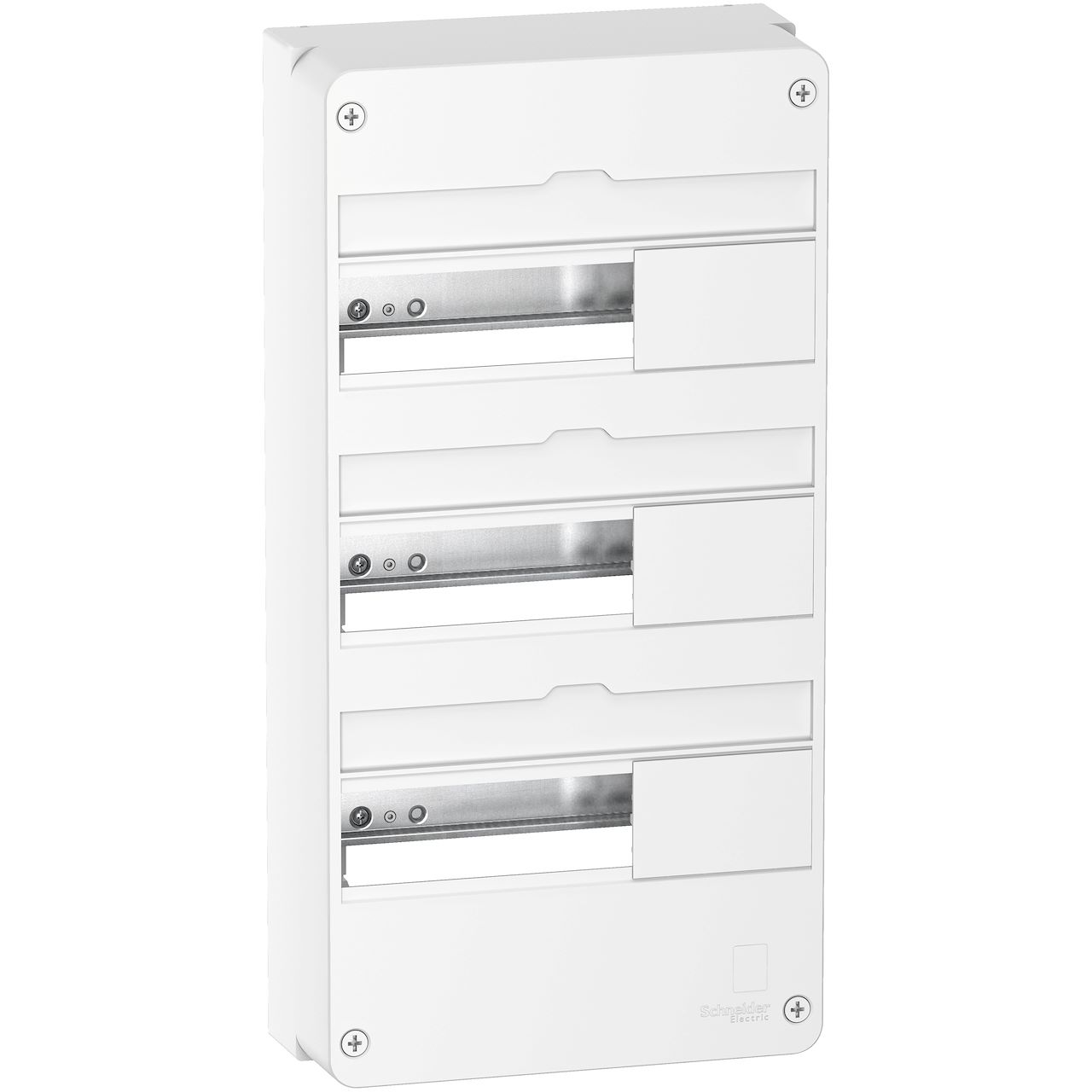

Le Resi9 SCHR9H13403 est un coffret de distribution électrique modulaire en saillie, conçu pour répondre aux exigences des installations résidentielles et tertiaires. Ce modèle offre une capacité totale de 39 modules (3 x 13 modules de 18 mm), suffisamment d’espace pour intégrer disjoncteurs, interrupteurs différentiels, contacteurs et autres accessoires modulaires. Fabriqué en plastique auto-extinguible, ce coffret assure une sécurité optimale en cas d’incident, tandis que sa teinte blanc RAL 9003 lui confère une esthétique neutre et soignée. Il est conforme aux normes IEC 60670-1/24, avec un courant assigné d’usage (In) de 90 A, garantissant ainsi une capacité de distribution adaptée aux circuits domestiques classiques.
Son installation est facilitée par un montage en saillie sur rails DIN compatibles avec les blocs de distribution et peignes de la gamme XE. Le contenu livré inclut trois rails DIN, un kit de marquage, des obturateurs, un support de bornier, un bornier terre (38 départs), deux borniers phase/neutre (7 départs chacun), ainsi que des coiffe, protections d’étiquette et étiquettes. L’architecture intérieure prévoit des connexions jusqu’à 2×35 mm² + 12×16 mm² pour phase/neutre, et 6×25 mm² + 32×4 mm² pour la terre, offrant un câblage soigné et modulable.
Le coffret est prévu pour un usage sur goulotte GTL, bac d’encastrement ou fixation directe mural, avec une profondeur intérieure de 106 mm et une profondeur totale de 108 mm (sans porte). En version nue, il affiche un indice de protection IP30 (solide), qui passe à IP40 si une porte compatible est ajoutée. Il résiste efficacement aux chocs (IK08) et aux températures de fonctionnement de –15 °C à +60 °C, tout en tenant le feu jusqu’à 750 °C conformément à la norme EN/IEC 60695-2-11. Enfin, léger avec ses 1,785 kg, il reste facile à manipuler sur chantier.
